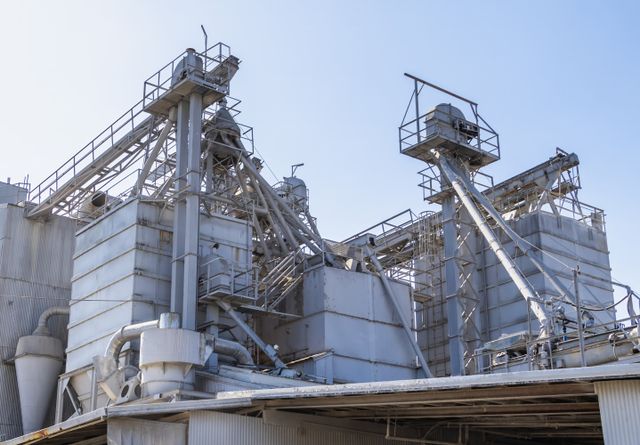

Jak wybrać rurociągi trudnościeralne do transportu materiałów sypkich w przemyśle?
Rurociągi transportujące piasek, popiół, cement, kruszywa, rudę, pyły mineralne czy granulat są stale narażone na ścieranie. Niewłaściwy dobór materiału może prowadzić do szybkiego zmniejszenia grubości ścianki, rozszczelnienia instalacji, przestojów produkcyjnych oraz zanieczyszczenia otoczenia. Przy wyborze rurociągu trudnościeralnego nie należy więc kierować się wyłącznie twardością materiału. Trzeba uwzględnić właściwości transportowanego medium, sposób transportu, prędkość przepływu oraz geometrię całej instalacji.
Sprawdź ➡ rurociągi trudnościeralne!
Od czego zacząć dobór rurociągu trudnościeralnego?
Podstawą jest dokładne określenie warunków pracy. Ten sam materiał sypki może powodować zupełnie inne zużycie w zależności od prędkości przepływu, stężenia cząstek, wilgotności oraz liczby zmian kierunku w instalacji.
Przed wyborem rozwiązania należy zebrać co najmniej następujące dane:
- rodzaj transportowanego materiału, jego granulację, kształt ziaren, twardość, wilgotność i temperaturę;
- rodzaj transportu: pneumatyczny, grawitacyjny, hydrauliczny lub mechaniczny;
- wydajność instalacji, prędkość przepływu oraz przewidywane wahania obciążenia;
- długość rurociągu, liczbę kolan, trójników, zwężeń, rozdzielaczy i punktów zasypowych;
- dopuszczalne spadki ciśnienia, masę instalacji oraz warunki montażowe;
- wymagany czas eksploatacji pomiędzy kolejnymi remontami.
Dobór rurociągu powinien wynikać z rzeczywistych parametrów procesu, a nie wyłącznie z nazwy transportowanego surowca. Szczególnie istotne są miejsca, w których strumień materiału zmienia kierunek lub uderza w ściankę pod dużym kątem.
Jak właściwości materiału sypkiego wpływają na zużycie rurociągu?
Ścieralność materiału zależy przede wszystkim od twardości, kształtu i wielkości cząstek. Ziarna ostre i nieregularne intensywniej skrawają powierzchnię przewodu niż cząstki zaokrąglone. Z tego powodu piasek kwarcowy lub kruszywo mineralne mogą powodować znacznie szybsze zużycie niż granulaty o podobnej masie, ale łagodniejszej geometrii.
Znaczenie ma także udział frakcji grubej. Większe cząstki mają wyższą energię kinetyczną i podczas uderzenia mogą powodować nie tylko ścieranie, lecz również miejscowe wykruszanie wykładziny. W instalacjach transportujących materiał o szerokim zakresie granulacji trzeba uwzględnić zarówno drobny pył oddziałujący na dużą powierzchnię, jak i większe ziarna odpowiedzialne za uszkodzenia udarowe.
Wilgotność może zmniejszać pylenie, ale jednocześnie sprzyjać przywieraniu materiału do ścianek. Jeżeli medium zawiera wodę lub substancje agresywne chemicznie, trzeba rozpatrywać jednocześnie zużycie ścierne i korozję. Połączenie korozji ze ścieraniem może skracać trwałość przewodu znacznie szybciej niż każdy z tych procesów oddzielnie.
Jaki materiał rurociągu trudnościeralnego wybrać?
Nie istnieje jeden materiał odpowiedni do każdej instalacji. Najlepsze rozwiązanie powinno zapewniać wymaganą odporność na ścieranie, ale również wytrzymywać uderzenia, temperaturę, ciśnienie i obciążenia montażowe.
| Rozwiązanie | Główne zalety | Najważniejsze ograniczenia | Typowe zastosowanie |
|---|---|---|---|
| Stal trudnościeralna | wysoka odporność mechaniczna, dobra sztywność, odporność na uderzenia | duża masa, konieczność odpowiedniej technologii spawania | kruszywa, rudy, żużel, grube frakcje |
| Rury z wykładziną ceramiczną | bardzo wysoka odporność na ścieranie, długi czas pracy przy drobnych i twardych cząstkach | podatność części ceramiki na silne uderzenia, większa złożoność napraw | popioły, pyły mineralne, cement, piasek |
| Rury bazaltowe | dobra odporność na ścieranie, korzystne zastosowanie w przepływach ustabilizowanych | kruchość, ograniczona odporność na gwałtowne obciążenia udarowe | popioły, piasek, drobne kruszywa |
| Rury gumowane | dobre tłumienie uderzeń, odporność na część mediów korozyjnych | ograniczenia temperatury i odporności na ostre cząstki | szlamy, zawiesiny, transport hydrauliczny |
| Rury z poliuretanu | mała masa, elastyczność, dobre tłumienie drgań | zależność właściwości od temperatury, ograniczona sztywność | drobne materiały, granulaty, wybrane zawiesiny |
| Rury z tworzyw PE-UHMW | niski współczynnik tarcia, odporność chemiczna, ograniczenie osadzania materiału | ograniczenia ciśnieniowe i temperaturowe | lekkie materiały sypkie, pyły, wybrane instalacje pneumatyczne |
| Rury kompozytowe | możliwość połączenia lekkiej konstrukcji z warstwą odporną na zużycie | trudniejsza ocena jakości i naprawialności | instalacje wymagające małej masy i odporności chemicznej |
Kiedy wybrać stal trudnościeralną?
Stal trudnościeralna sprawdza się tam, gdzie oprócz ścierania występują silne uderzenia większych cząstek. Jest często stosowana w przemyśle wydobywczym, cementowym i kruszywowym. Przy jej doborze należy sprawdzić nie tylko twardość, ale również udarność, spawalność i minimalny promień gięcia.
Błędem jest zakładanie, że najwyższa twardość zawsze oznacza najdłuższą trwałość. Nadmiernie twardy materiał może być bardziej podatny na pękanie w miejscach obciążonych dynamicznie. W praktyce potrzebna jest równowaga pomiędzy odpornością na ścieranie a zdolnością do przenoszenia uderzeń.
Kiedy zastosować wykładzinę ceramiczną?
Ceramika jest korzystna w instalacjach, w których medium ma dużą twardość, lecz obciążenia udarowe pozostają umiarkowane. Wykładziny ceramiczne wykonuje się między innymi z tlenku glinu lub węglika krzemu. Szczególnie dobrze sprawdzają się w transporcie pneumatycznym pyłów, popiołów i drobnych surowców mineralnych.
Trwałość takiego rozwiązania zależy jednak od jakości mocowania elementów ceramicznych i szczelności połączeń. Niewłaściwie wykonane spoiny lub przerwy między płytkami stają się miejscami przyspieszonego zużycia. W strefach uderzeniowych warto stosować ceramikę o podwyższonej odporności na udar albo rozwiązania kompozytowe łączące ceramikę z elastyczną warstwą pośrednią.
Kiedy lepsza będzie guma lub poliuretan?
Elastomery dobrze pochłaniają energię uderzeń i mogą skutecznie chronić przewód podczas transportu zawiesin oraz materiałów o zróżnicowanej granulacji. Guma jest często stosowana w rurociągach hydraulicznych, natomiast poliuretan może zapewniać korzystne połączenie elastyczności i odporności na zużycie.
Takie materiały wymagają jednak kontroli temperatury pracy i zgodności chemicznej. Nie każdy elastomer zachowuje właściwości w kontakcie z olejami, rozpuszczalnikami lub podwyższoną temperaturą. Ostre, twarde ziarna mogą również nacinać powierzchnię wykładziny, dlatego przed wdrożeniem warto przeprowadzić próbę materiałową.
Jak prędkość transportu wpływa na trwałość rurociągu?
Prędkość przepływu jest jednym z najważniejszych parametrów decydujących o intensywności zużycia. Wzrost prędkości zwiększa energię uderzeń cząstek o ścianki, szczególnie w kolanach i przewężeniach. Nawet niewielkie podniesienie prędkości może więc wyraźnie skrócić trwałość instalacji.
Zbyt niska prędkość również bywa niekorzystna. Może powodować odkładanie się materiału, zatykanie przewodu oraz niestabilny przepływ. W transporcie pneumatycznym prędkość powinna być wystarczająca do utrzymania cząstek w ruchu, ale możliwie niska w stosunku do wartości wywołujących nadmierną erozję.
Najlepszą ochroną przed zużyciem często nie jest grubsza ścianka, lecz prawidłowo dobrana i stabilnie utrzymywana prędkość przepływu. Z tego względu średnicę rurociągu należy dobierać razem z wydajnością instalacji i charakterystyką urządzenia transportującego.
Dlaczego kolana zużywają się szybciej niż odcinki proste?
Na prostym odcinku cząstki poruszają się głównie równolegle do ścianek. W kolanie zmieniają kierunek i uderzają w zewnętrzną część łuku. Powstaje tam lokalna strefa intensywnego zużycia, która często decyduje o trwałości całej instalacji.
Najbardziej narażone są kolana o małym promieniu, elementy znajdujące się bezpośrednio za podajnikiem oraz miejsca, w których przepływ jest turbulentny. Trwałość można zwiększyć poprzez zastosowanie większego promienia gięcia, specjalnego kolana trudnościeralnego, pogrubionej ścianki zewnętrznej lub wymiennej wkładki ochronnej.
W niektórych instalacjach stosuje się kolana z komorą materiałową. W jej wnętrzu tworzy się warstwa transportowanego surowca, która ogranicza bezpośrednie uderzanie kolejnych cząstek w korpus. Rozwiązanie to nie jest jednak odpowiednie dla materiałów wilgotnych, zbrylających się lub wymagających wysokiej czystości procesu.
Jak dobrać grubość ścianki i wykładziny?
Grubość ścianki powinna wynikać z obliczeń ciśnieniowych, przewidywanego zużycia oraz wymaganej rezerwy eksploatacyjnej. Nie należy traktować jej wyłącznie jako zabezpieczenia przed przetarciem. Rura musi zachować odpowiednią wytrzymałość także po częściowej utracie materiału.
W rurociągach wykładanych należy uwzględnić grubość warstwy roboczej, sposób jej mocowania i wpływ na średnicę wewnętrzną. Zbyt gruba wykładzina zmniejsza przekrój przepływu, co może zwiększyć prędkość materiału i w efekcie przyspieszyć zużycie kolejnych elementów.
Właściwy dobór wymaga określenia dopuszczalnego ubytku grubości oraz momentu wymiany elementu. W instalacjach krytycznych warto stosować pomiary ultradźwiękowe, czujniki zużycia lub odcinki kontrolne pozwalające oceniać tempo degradacji bez zatrzymywania całej produkcji.
Na co zwrócić uwagę przy łączeniu elementów rurociągu?
Połączenia powinny tworzyć możliwie gładką powierzchnię wewnętrzną. Uskoki, szczeliny, wystające spoiny i niedopasowane uszczelki zaburzają przepływ oraz wywołują miejscowe turbulencje. W tych strefach zużycie może postępować znacznie szybciej niż na pozostałej powierzchni rury.
Przy rurach z wykładziną trzeba zachować ciągłość warstwy ochronnej także na kołnierzach i połączeniach. Odsłonięty fragment stalowego korpusu może zostać szybko wymyty, nawet jeśli pozostała część elementu jest dobrze zabezpieczona.
Ważna jest również możliwość demontażu najbardziej obciążonych części. Kolana, trójniki i odcinki za rozdzielaczami powinny być montowane tak, aby można je było wymienić bez rozbierania długich fragmentów instalacji.
Jak ocenić opłacalność rurociągu trudnościeralnego?
Porównywanie rozwiązań wyłącznie na podstawie ceny zakupu prowadzi często do błędnych decyzji. Tańsza rura może wymagać kilkukrotnej wymiany w okresie, w którym droższy element nadal pozostaje sprawny.
Do oceny należy przyjąć całkowity koszt użytkowania, obejmujący zakup, montaż, podpory, transport, przestoje, kontrole, naprawy i utylizację zużytych elementów. Znaczenie ma także dostępność części zamiennych oraz możliwość wykonania naprawy na miejscu.
Przy braku danych eksploatacyjnych dobrym rozwiązaniem jest zamontowanie kilku wariantów materiałowych na krótkich odcinkach testowych. Po określonym czasie można porównać rzeczywisty ubytek grubości i wybrać rozwiązanie zapewniające najniższy koszt w przeliczeniu na godzinę pracy lub tonę transportowanego materiału.
Najczęstsze błędy przy wyborze rurociągów trudnościeralnych
Do typowych błędów należą dobór materiału wyłącznie według twardości, pomijanie prędkości przepływu oraz stosowanie jednakowej konstrukcji na całej długości instalacji. W praktyce odcinki proste, kolana, rozdzielacze i strefy załadunku pracują w innych warunkach i mogą wymagać różnych zabezpieczeń.
Problemem jest także nieuwzględnienie zmian parametrów produkcji. Zwiększenie wydajności, zmiana granulacji surowca lub wprowadzenie bardziej wilgotnego materiału może całkowicie zmienić mechanizm zużycia. Rurociąg powinien być dobierany do najbardziej niekorzystnego przewidywanego wariantu pracy, a nie tylko do wartości nominalnych.
Błędem jest również brak planu kontroli. Nawet bardzo trwała wykładzina może zostać lokalnie uszkodzona. Bez regularnych pomiarów trudno wykryć problem przed rozszczelnieniem przewodu.
Dobry rurociąg trudnościeralny musi odpowiadać warunkom procesu
Wybór rurociągu do transportu materiałów sypkich wymaga połączenia wiedzy o medium, parametrach przepływu i geometrii instalacji. Sama wysoka twardość materiału nie gwarantuje trwałości. O wyniku decydują również odporność na uderzenia, jakość połączeń, prędkość transportu oraz zabezpieczenie kolan i punktów zmiany kierunku.
Najbardziej niezawodne instalacje wykorzystują różne materiały w zależności od miejsca pracy. Odcinki proste mogą mieć inną konstrukcję niż kolana, trójniki i strefy uderzeniowe. Takie podejście pozwala ograniczyć koszt inwestycji, wydłużyć czas między remontami i zmniejszyć ryzyko nieplanowanych przestojów.
